24-портовые KVM-переключатели AdderView CATx и CATx IP
12:56
Поскольку тема KVM-переключателей поднимается
довольно часто, на этот раз мы не станем рассуждать о том, насколько
это удобные решения и кому они требуются в первую очередь. Сейчас,
пожалуй, сделаем акцент на том, сколько портов необходимо для
переключателя и каким образом должен осуществляться доступ. Про число
портов можно сразу сказать «чем больше – тем лучше», но и меру знать
тоже не помешает, поскольку цена и габариты устройства остаются
значимыми параметрами, особенно цена. Исходя из анализа реальных
применений и традиции закладываться на рост в будущем (необходима
пресловутая масштабируемость) достаточным является количество портов в
пределах 16-24. Если требуется больше, то искать устройство на 64 порта
все равно менее логично, чем использовать 2-3 с меньшим количеством
подключений, т.к. итоговая надежность и возможности одновременной
работы у нескольких устройств лучше.
Что же касается доступа к «подопечным» системам, то идеальное KVM-решение
должно позволять работать с рабочего места, находящегося на достаточно
большом расстоянии от устройства – тянуть 24 кабеля от KVM на столе
сисадмина к серверам представляется менее разумным, чем 1 кабель от KVM
в серверной к рабочему месту администратора. Кроме того, хотелось бы
иметь доступ по сети, в том числе и через Интернет, конечно, через
защищенное соединение. Ну и если администратор все-таки находится в
серверной, будет удобно использовать один комплект из клавиатуры, мыши
и монитора, подключенных к KVM-переключателю или встраиваемую в стойку
KVM консоль. Всем этим требованиям удовлетворяют 24-портовые решения
серий AdderView CATx и CATx IP, с ними и их возможностями мы сейчас
ознакомимся более детально.
Комплектация и спецификации AdderView CATx и CATx IP
Как и положено многопортовому KVM-переключателю, AdderView CATx
имеет форм-фактор, позволяющий установить устройство в стандартную
19-дюймовую стойку, переключатель займет место 1U, что при наличии 24
портов позволяет весьма экономно расходовать дефицитное стоечное
пространство.

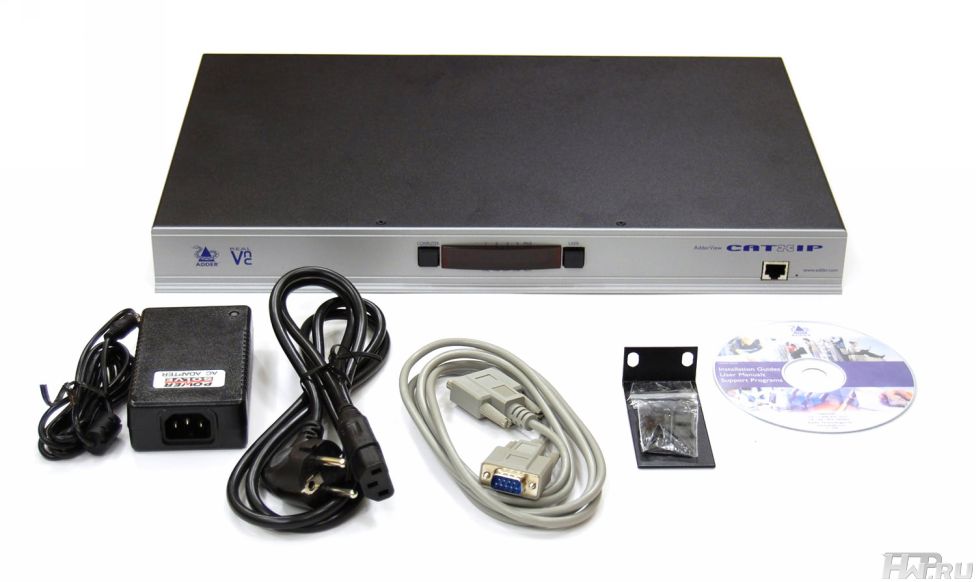

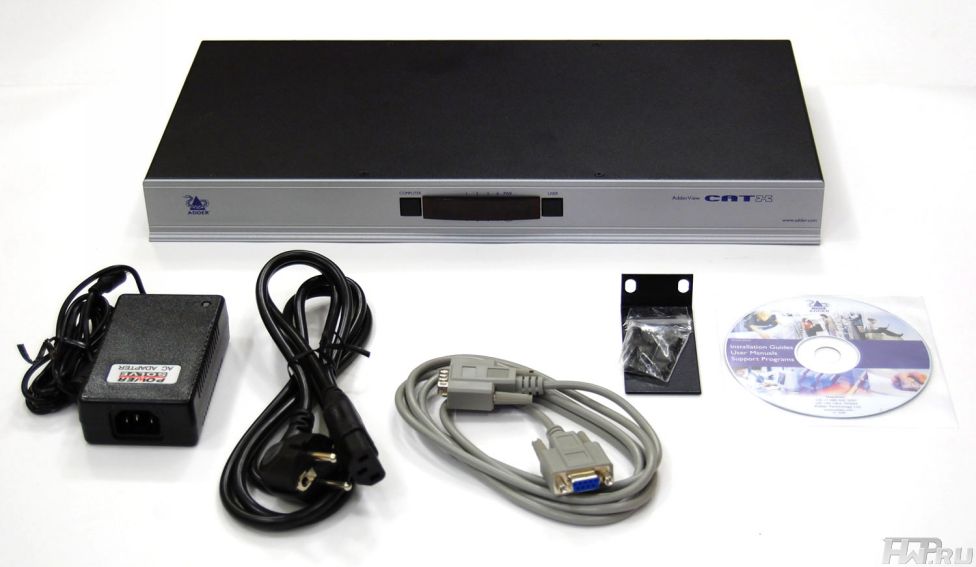

Комплект поставки, заключенный в скромную коробку, включает следующие компоненты:
Само устройство AdderView CATx
Комплект крепежа для монтажа в стойку
Диск с информацией и руководствами пользователя
Кабель для последовательного порта («нуль-модемный»)
Блок питания
Кабель питания
Нельзя сказать, что комплектация богатая и поражает
воображение, однако придумать, что-то еще, что следовало бы вложить в
коробку с переключателем – непросто, значит, все необходимое уже
включено. Аналогична комплектация и у модели AdderView CATx IP.
Внешние различия у двух моделей не так уж
многочисленны, они сосредоточены на лицевой и оборотной сторонах.

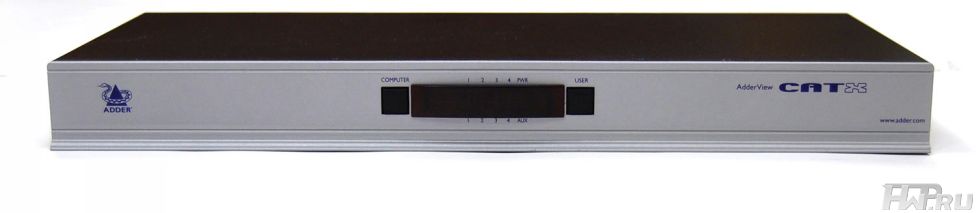

AdderView CATx выглядит таким образом:

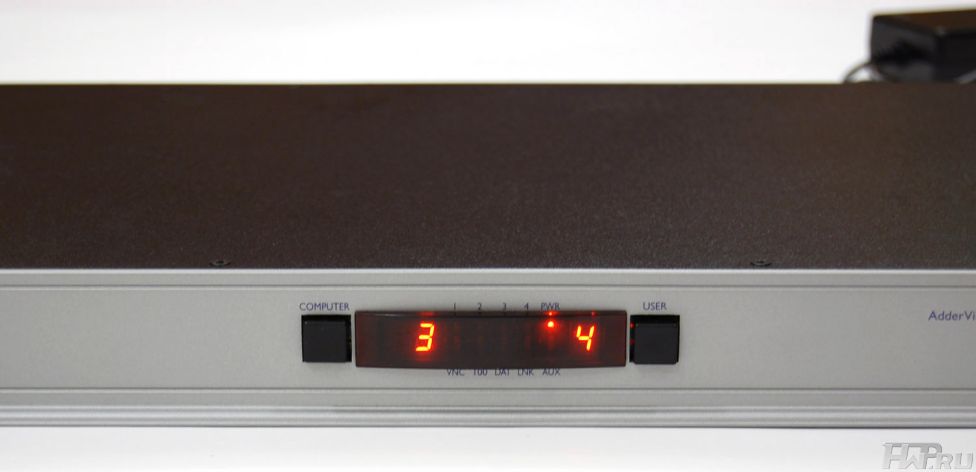

Посередине серебристой металлической панели
установлен небольшой светодиодный индикатор с красной подсветкой
символов. Слева от него находится кнопка выбора компьютера, справа –
такая же кнопка, отвечающая за переключение учетных записей
пользователей.

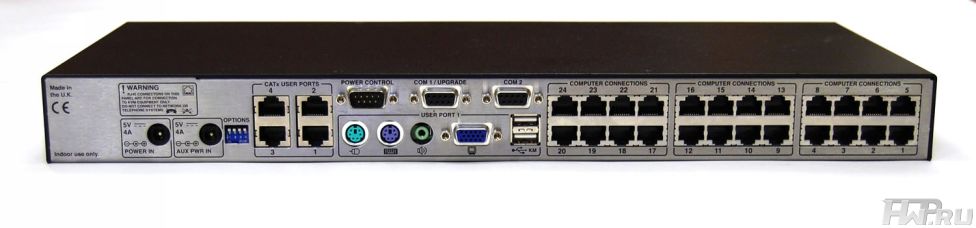

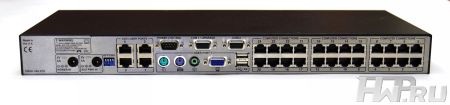

На обратной стороне AdderView CATx находится множество разъемов:
Сразу бросилось в глаза, что на задней панели два
разъема для подачи питания, один основной и второй – вспомогательный, в
случае, если основной источник питания выйдет из строя, то устройство
не перестанет работать, а продолжит питаться со второго источника.
Справа – 3 группы по 8 разъемов RJ-45 в каждой, они используются для
соединения с системами, которыми планируется управлять посредством
KVM-переключателя. Посередине находятся разъемы, предназначенные для
локального управления, т.е. для подключения монитора, клавиатуры и мыши
непосредственно к AdderView CATx: вход VGA, два порта PS/2, два порта
USB (тоже для клавиатуры и мыши), аудио-выход. Там же находится пара
последовательных портов, посредством которых можно, например, обновлять
прошивку устройства, рядом установлен порт для подключения устройств
управления питанием. Левее размещается группа из 4 портов сетевого
интерфейса – для подключения удаленных пользователей, правда,
удаленность эта несколько ограничена – клавиатура, мышь и монитор
должны быть подключены через какой-либо из адаптеров непосредственно к
AdderView CATx, не через сетевую инфраструктуру. Еще левее – пара
разъемов для подачи питания, один основной, второй – вспомогательный, призванный повысить степень надежности работы KVM переключателя.

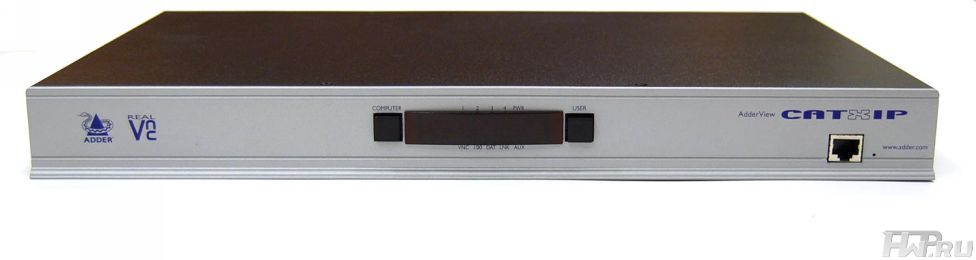

Модель AdderView CATx IP отличается не столь уж
существенно, на лицевой панели в правой части находится порт RJ-45,
через него можно быстро получить доступ к переключателю, это удобнее,
чем добираться до тыльной стороны. Через данный порт переключатель
соединяется с сетью LAN/WAN, что обеспечивает администраторам доступ к
серверам, как через Интернет, так и из локальной сети.

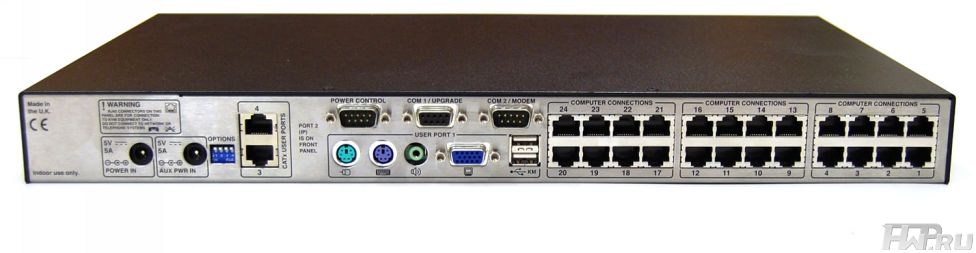

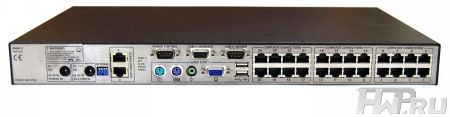

Сама тыльная сторона тоже отличается от AdderView
CATx только портами для подключения пользователей-администраторов, их
здесь всего 2, все остальные разъемы у AdderView CATx IP точно такие
же, как у модели AdderView CATx

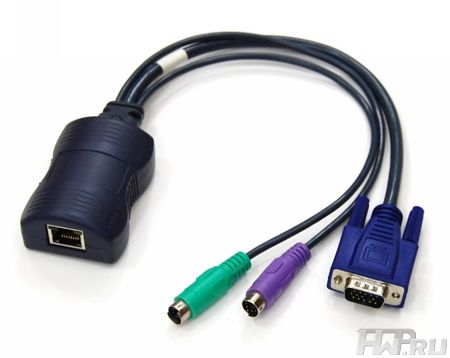

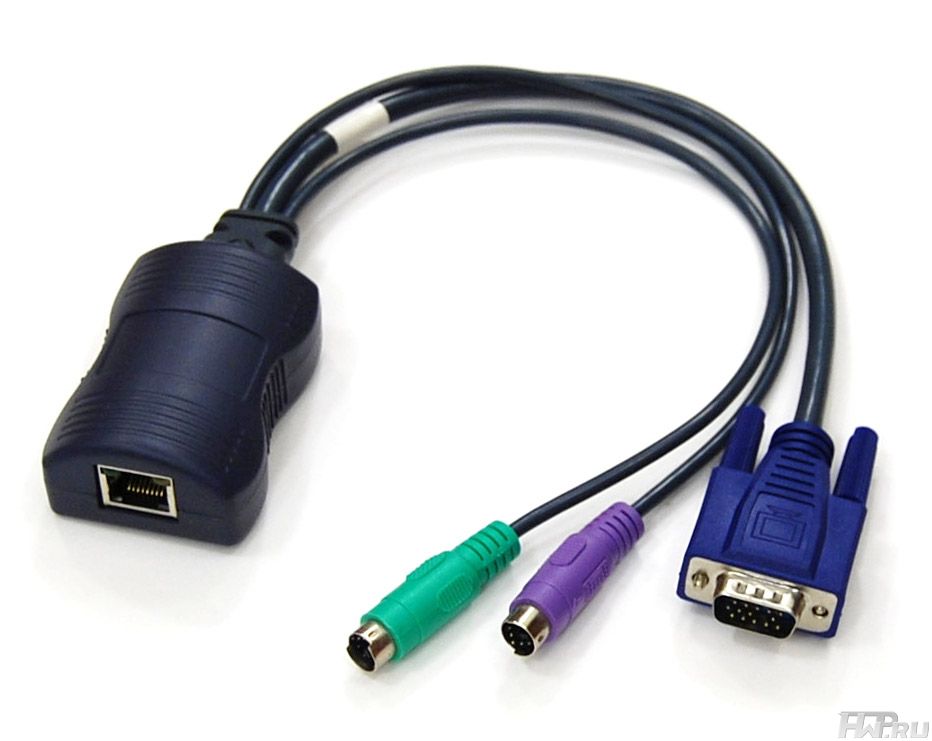

Для того, чтобы подключать компьютеры к
переключателям серии AdderView CATx используются соответствующие
адаптеры. Например, если система предполагает работу с клавиатурой и
мышью стандарта PS/2, то необходим адаптер CATX-PS2, это своего рода
переходник с обжатого кабеля-патчкорда с разъемом RJ-45 на «хвост» из
одного VGA и двух PS/2 разъемов.

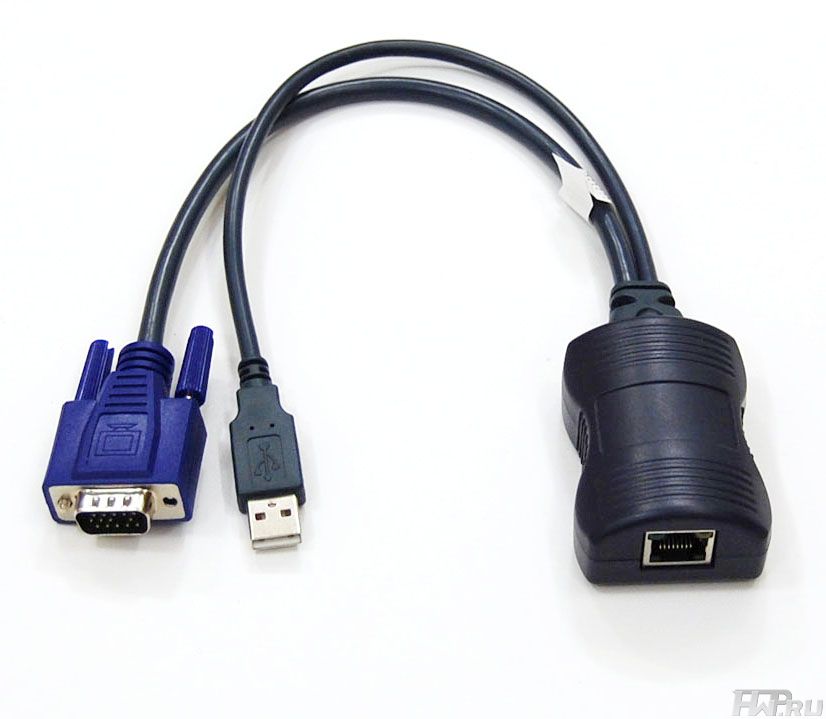

Если же система имеет порты USB, то «транслировать»
клавиатуру и мышь можно через один интерфейс USB, что и делает адаптер
CATX-USB.
Существуют также модули подключения к компьютеру,
предназначенные для систем Sun, а также модули для USB и для PS/2,
дополненные аудио. Дальность действия, достигаемая с такими адаптерами,
составляет 50 метров, если требуется большая дистанция, то необходимо
использовать модули X100 или X200, по сути это своего рода удлинители,
обеспечивающие нормальную работу при длине кабеля до 300 метров.

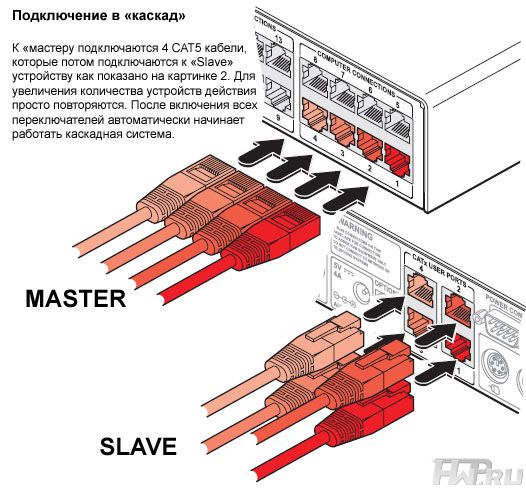

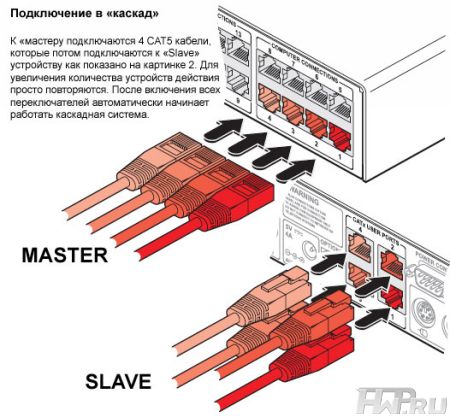

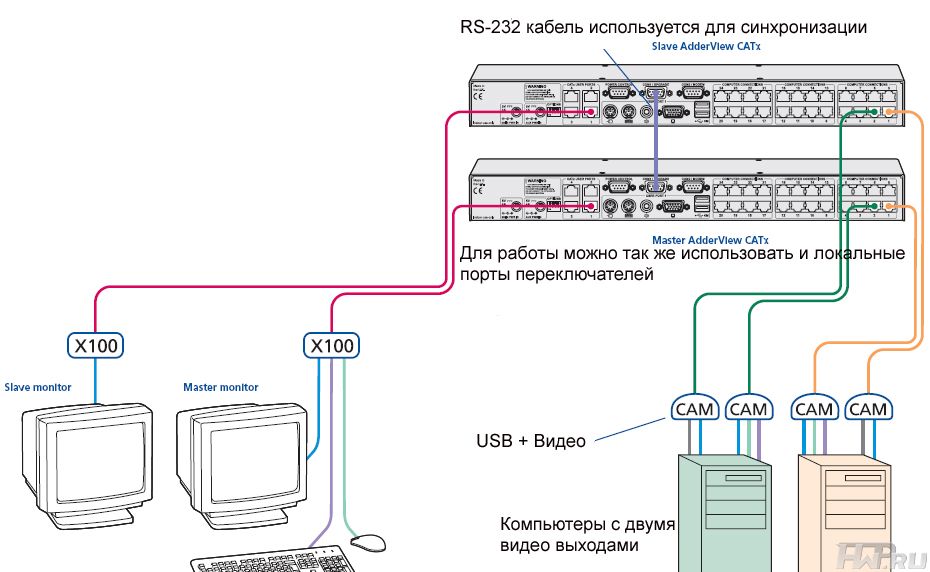

Модель AdderView CATx IP позволяет подключить к
одному из COM-портов модем и обеспечить доступ через Интернет. Для

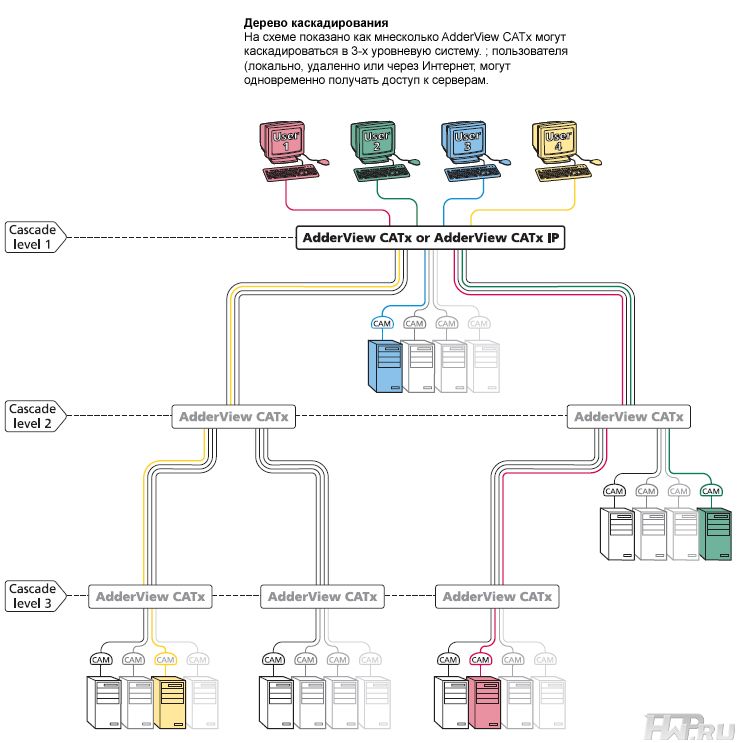

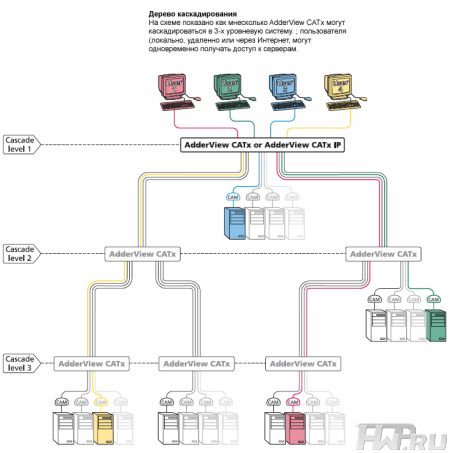

увеличения числа управляемых компьютеров можно применить
каскадирование, число возможных уровней – три, это означает, что при
«мастере» AdderView CATx максимальное количество управляемых ПК
составит 512, а если «мастер» AdderView CATx IP – то не более 128.
Ограничение связано не с числом физических разъемов, а с тем, что для
работы с IP-пользователями требуется больше ресурсов. В каскадных
системах часто используется мастером AdderView CATx IP, обеспечивая
доступ по IP и AdderView CATx как «slave».
Использование переключателей AdderView CATx и CATx IP
Мы плавно перешли к аспекту применения, собственно,
с того момента, как KVM-переключатель подключен к компьютерам, началось
использование, поскольку работа с устройством очень проста и не требует

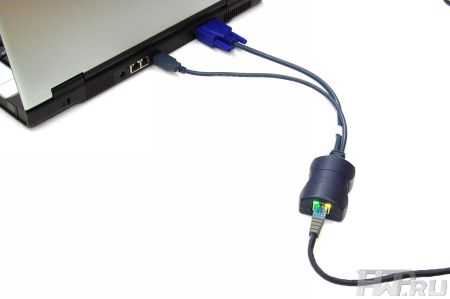

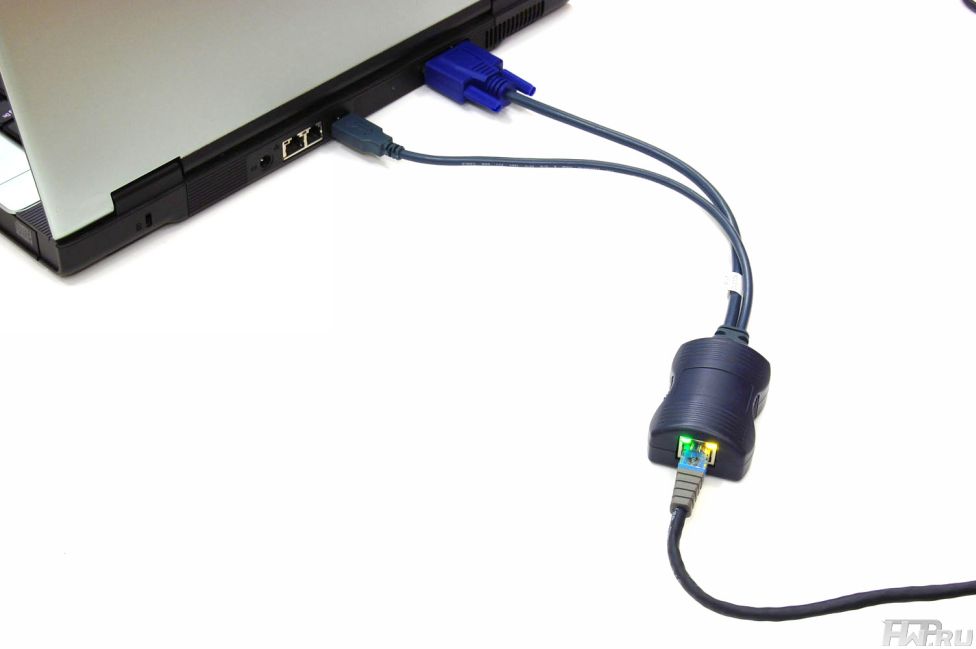

никаких дополнительных действий, кроме включения питания. При наличии
связи с ПК или сервером модуль-адаптер покажет при помощи стандартных
светодиодов в разъеме, что соединение установлено.
Для того, чтобы установить соответствие между
подключенным пользователем (вероятнее всего, все-таки не просто
пользователем, а администратором) и управляемой через KVM системой,
можно использовать кнопки на фронтальной панели, левая перебирает
номера компьютеров (серверов), правая – номера пользователей.
Разумеется, такой вариант удобен, только если
переключатель AdderView CATx находится рядом с пользователем, на
расстоянии вытянутой руки. Как альтернативный способ можно использовать
COM-порт, правда, этот метод оценят только настоящие матерые сисадмины,
поскольку процедура на первый взгляд выглядит сложной: в порт COM1
необходимо отправлять числовой код согласно нижеприведенной таблице,
при этом параметры порта должны быть такими: скорость передачи данных
19200 бод, битов данных - 8, без контроля четности, стоп-бит 1.
Номер ПК:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Пользователь1
10
11
12
13
14
15
16
17
18
19
1A
1B
1C
1D
Пользователь1
20
21
22
23
24
25
26
27
28
29
2A
2B
2C
2D
User3
30
31
32
33
34
35
36
37
38
39
3A
3B
3C
3D
User4
40
41
42
43
44
45
46
47
48
49
4A
4B
4C
4D
Номер ПК:
15
16
17
18
19
20
21
22
23
24
0 (монитор отключен)
Пользователь1
1E
1F
60
61
62
63
64
65
66
67
71
Пользователь1
2E
2F
68
69
6A
6B
6C
6D
6E
6F
72
User3
3E
3F
80
81
82
83
84
85
86
87
73
User4
4E
4F
88
89
8A
8B
8C
8D
8E
8F
74
Выглядит действительно устрашающе, но для тех, кого
не пугает словосочетание «последовательный порт» такой метод
переключения едва ли не самый быстрый.

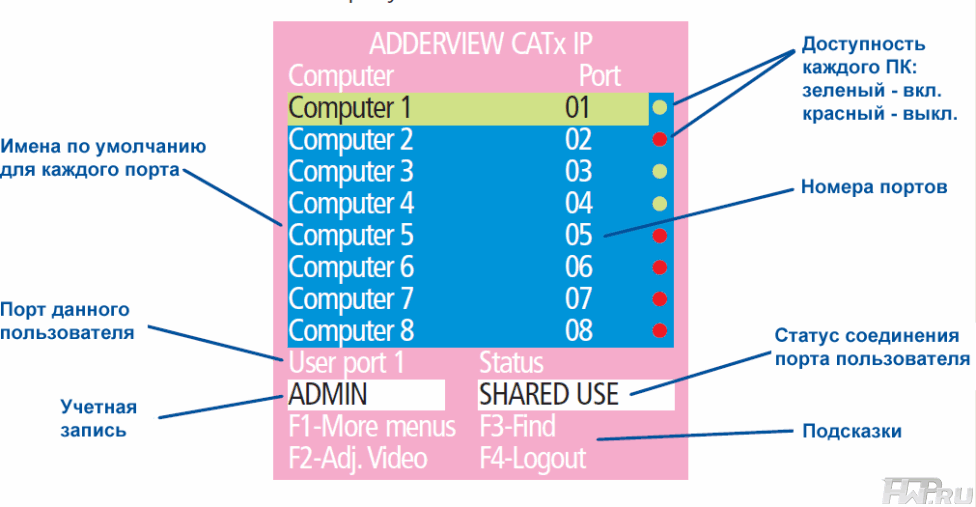

Разумеется, для простых смертных этот способ не
слишком привлекателен, но это лишь одна из возможностей – переключатели

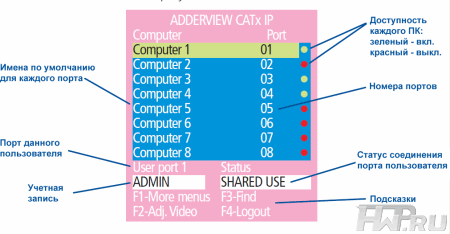

серии AdderView CATx имеют встроенное меню, такое же, как и другие
KVM-переключатели Adder. Так что можно просто вызвать это меню
сочетанием горячих клавиш и выбрать, с каким компьютером работать. Для
удобства можно (и даже нужно, чтобы не путаться) присвоить компьютерам
имена, более информативные, чем номера, присваивающиеся по умолчанию.

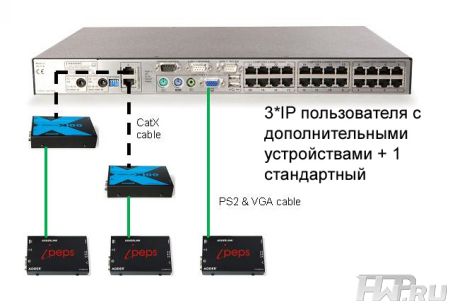

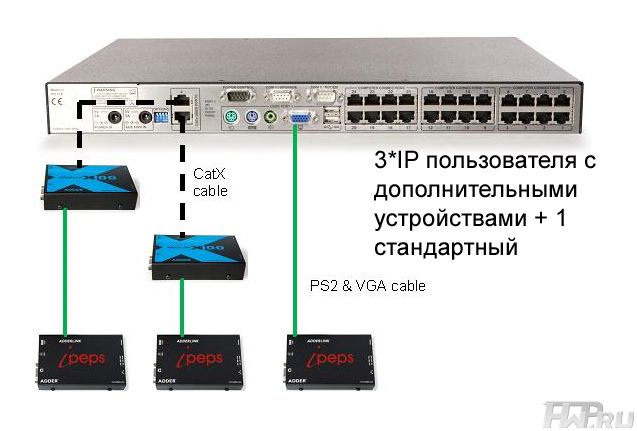

Если будет необходимость увеличить количество
Интернет пользователей, то, используя дополнительные устройства? можно
будет расширить количество IP-пользователей до 4х.
Про устройства iPEPS мы уже ни раз вам рассказывали
– это KVM удлинитель по IP. А приемники серии удлинителей X-100
позволят конвертировать RJ-45 в PS/2 и VGA для подключения к iPEPS.
Каким же образом осуществляется удаленный доступ?
Доступ возможен в двух вариантах, вы можете использовать VNC клиент или
JAVA браузер. Компания разработчик REAL VNC тесно сотрудничает с
компанией Adder и подготавливает свои продукты с учетом технических
требований оборудования Adder. Такой тесной работе немало способствует
географическая близость – обе компании имеют свои головные офисы в
Кембридже, Англия.
VNC очень распространенное программное обеспечение
для удаленного доступа, обладающее высокой совместимостью и
предлагающее широкий выбор дополнительных настроек. Благодаря версиям
для различных операционных систем, клиент может быть установлен не
только на любую операционную систему PC и MAC, но так же и на
смартфоны. Дополнительные настройки позволят настроить качество
передачи видео сигнала так, чтобы обеспечить комфортную работу даже при
«узком» канале Интернет.

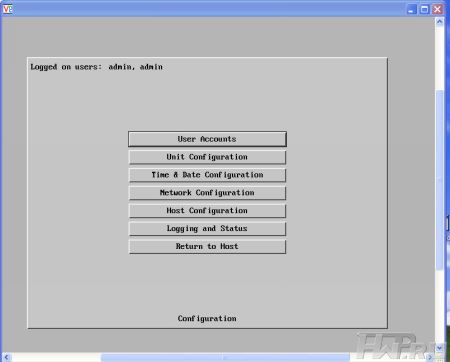

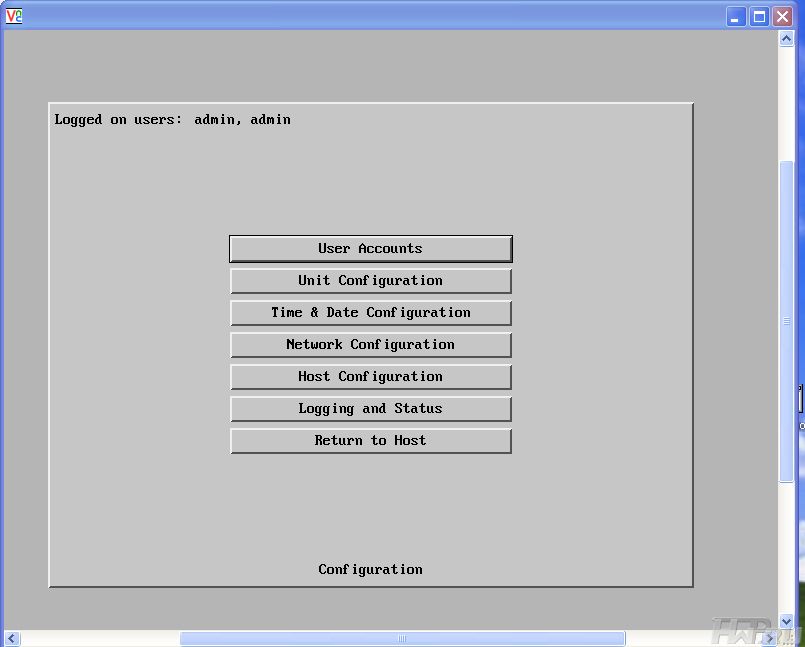

User Accounts - позволит создавать и настраивать работу до 16 пользователей
Unit Configuration - возможность дополнительной настройки KVM переключателя AdderView CATx IP
Time and Date Configuration - название говорит за себя – тут вы сможете настроить внутренне время переключателя.
Network
Configuration - настройки сетевых параметров, кроме прочего позволят
исключить или включить доступ с определенных сетей или отдельных IP
адресов
Serial Port configuration- опции для настройки работы с модемом или устройствами управления питанием.
Host
Configuration- настройки для подключенных компьютеров, включающие
«горячие» клавиши для переключений, коды для управления питанием для
всех 128 компьютеров, которые могут быть подключены к каскадной системе.
Logging and Status - можно посмотреть логи, которые собираются системой о всех подключенных устройствах.
Вопросы безопасности
Безопасность работы устройств удаленного доступа
имеет первостепенное значение. Свитч позволяет создавать несколько
аккаунтов для администраторов, что, надо признать, удобно. Система
ведет лог их подключений к коммутатору и переключений между серверами.
Кроме того, для каждого администратора можно настраивать доступ к
одному из 3 режимов подключений: локально, удаленно или через интернет.
При IP-подключении любой администратор может перейти
в режим private - и заблокировать подключение других администраторов к
текущему серверу, и только главный администратор может преодолеть этот
запрет. В режиме shared несколько администраторов могут одновременно
работать с одним сервером. Предположу, что возникающие при этом
конфликты и побудили разработчиков добавить режим private.
Система позволяет организовать шифрованный AES -128 канал связи, который обеспечит достаточный уровень безопасности канала коммуникации при управлении сервером через Интернет.
Дополнительная возможность
Опционально KVM переключатель позволяет подключать
для управления сервера с двумя видео выходами. Для этого
синхронизируются два переключателя AVX4024 или AVX4024IP и один видео
выход вместе с выходами мыши и клавиатуры подключается к одному
переключателю, а видеовыход со вторым видео сигналом ко второму.
Синхронизация работы осуществляется по интерфейсу RS-232.
Выводы
Один из двух или каскад группы KVM переключателей должен быть в каждой уважающей себя серверной комнате.
Преимущества:
Переключатели позволят организовать в зависимости от
потребностей доступ к серверам на необходимом Вам расстоянии: локальный
доступ, удаленный доступ в пределах офиса и IP доступ для
администраторов из любой точки мира.
Возможности каскадирования позволят Вам подключать к системе дополнительные сервера в процессе роста вашего бизнеса.
Совместимость
устройства с различными аппаратными платформами (USB, PS/2, Sun) и
операционными системами позволит использовать одно устройство для
управления группой неоднородных серверов
Система двойного питания
Возможность управления системами с двумя видео выходами (mutliscreen)
Благодаря встроенному усилителю, удаленная консоль в пределах офиса может переноситься по CAT5 на расстояние до 50 метров
